熱鍍鋅螺栓連接作為電氣設備的金屬搭接方式，在輸變電工程中起著重要作用。對熱鍍鋅螺栓尺寸進行核算，選用滿足現場實際的螺栓型號，是提高變電站工藝質量和保證設備安全穩定運行的關鍵環節。

       在變電站一次設備安裝過程中，時常出現螺栓長度與現場實際不符合的情況，需要施工項目部技術人員在采購螺栓前對螺栓尺寸進行驗算。特別是在技改、擴建等高風險作業現場，如存在不符合要求的螺栓，需要重新采購，將影響計劃停電時間，同時對電網安全穩定運行造成重大影響。本文提供一種對螺栓長度進行核算的方法。

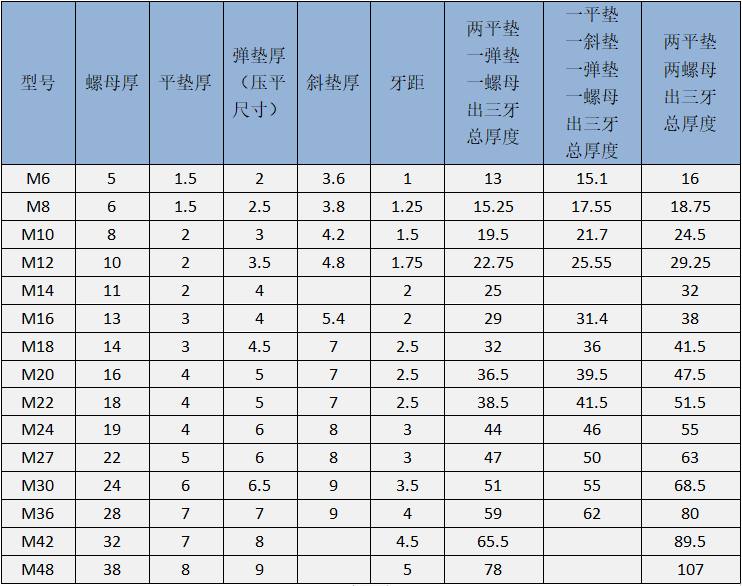

       基建施工過程中通常采購熱鍍鋅螺栓為國標型，尺寸較為精準統一。通過對各種型號螺栓的螺母、平墊、斜墊、彈墊、螺距的厚度進行測量，得到以下列表。

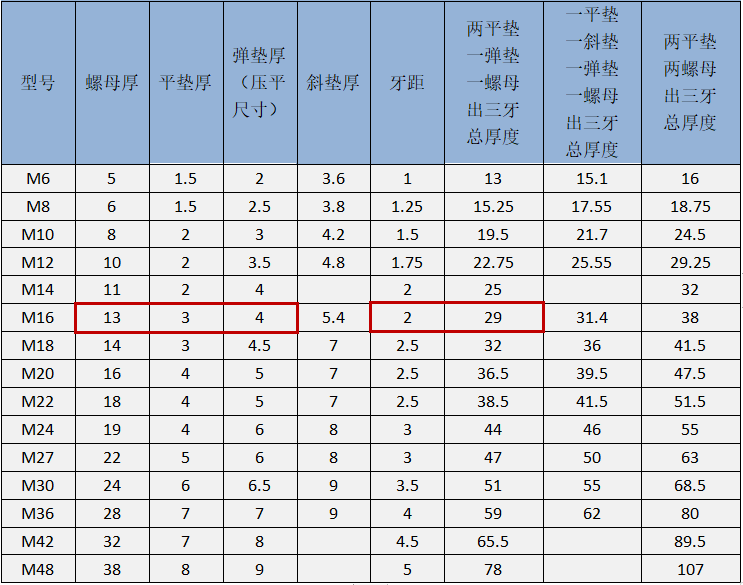

   如M16熱鍍鋅螺栓，若采用兩平墊一彈墊一螺母出三牙的方式，則計算螺栓長H=3*2+4+13+2*3=29mm

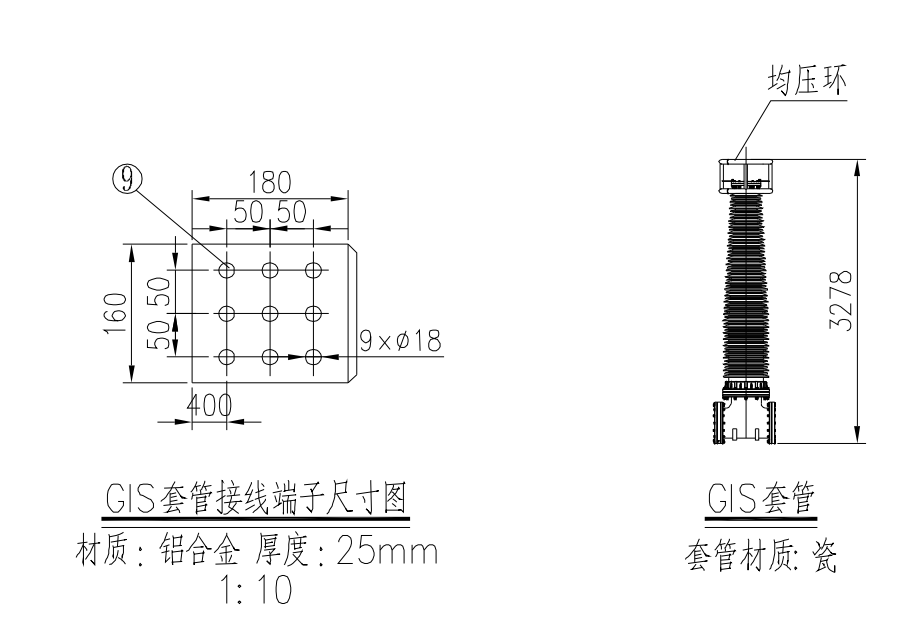

以下圖為例，施工現場進行GIS套管一次設備連線安裝，套管接線板厚度δ=25mm，設計采用的金具型號為SSY-400A/200(180*160)。根據設計圖紙上廠家提資一次接線板厚度（圖二）和金具手冊上金具接線板厚度（圖三），核算GIS套管連線端子所需熱鍍鋅螺栓總長度。

（1）套管接線板為9*Φ18的孔，采用M16的熱鍍鋅螺栓，M16的熱鍍鋅螺栓兩平墊一彈墊一螺母出三牙可得H=29mm

（2）熱鍍鋅螺栓總長度=δ+S+H=25+16+29=70mm

故該單個接線板應采購9顆M16*70熱鍍鋅螺栓。

再如變電站地網接地施工，若采用-80*8的熱鍍鋅扁鋼，其厚度S1=8mm，并將接在#8熱鍍鋅槽鋼上，其厚度為S2=8mm，M16熱鍍鋅螺栓H=29mm

則熱鍍鋅螺栓總長度S1+S2+H=8+8+29=45mm

所以該接地螺栓應采用M16*45熱鍍鋅螺栓。

通過以上辦法，在螺栓采購前，對設計圖紙所列熱鍍鋅螺栓進行核算，并列出配置表，可以有效提高熱鍍鋅螺栓使用的準確度，消除因選擇不滿足要求的螺栓而帶來的安全隱患，為電網設備安全穩定運行提供有力保障。
